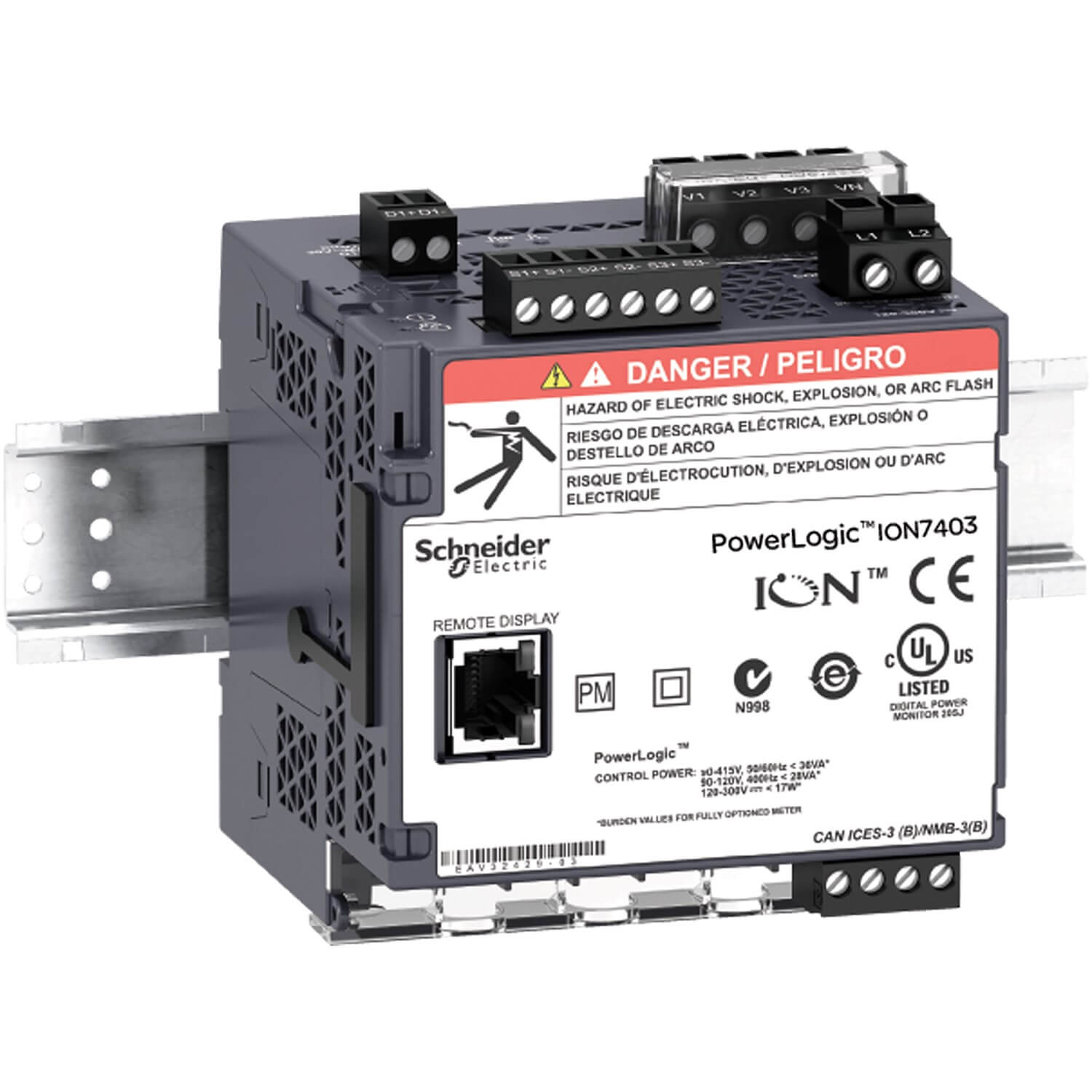

PowerLogic ION7400, Montaje en riel DIN - base del medidor de servicios públicos

Descripción

Beneficios

El medidor de servicios públicos PowerLogic ION 7400 se adapta fácilmente a los sistemas de facturación o SCADA existentes y proporciona una gestión de costes y un control de la calidad de la energía líderes en la industria. La tecnología ION patentada en el interior y las opciones de comunicación flexibles permiten aplicaciones personalizables y escalables y una mayor adaptabilidad.

Aplicaciones

Análisis de eficiencia, pérdidas y capacidad.
Asignación de costos y submedición.
Monitoreo de la calidad de la energía.
Notificación y diagnóstico de problemas.
Gestión de demanda o factor de potencia.

Información adicional

Tipo de producto o componente	Medidores de Energía
Gama	PowerLogic
Familia	ION7400
Ancho	90,5 mm
Profundidad	90,8 mm
Altura	90,5 mm
Peso del producto	528 g
Análisis de la calidad de la energía	Captura de forma de onda Detección de la dirección del disturbio Distorsión armónica Programabilidad (funciones de lógica y matemáticas) Detección de tensión y hinchamiento de tensión Hasta el 63º armónico Informe de cumplimiento EN 50160 Supervisión de la calidad de energía IEC 62586 Medición de la calidad de energía IEC 61000-4-30: clase S Parpadeo IEC 61000-4-15
Aplicación del dispositivo	Facturación de ingresos Control de energía
Tipo de medición	Factor de potencia (total) Potencia aparente (total) Energía activa y reactiva Potencia activa y reactiva (total) Potencia activa y reactiva (por fase, rms) Potencia aparente (por fase, rms) Factor de potencia (por fase, rms) Energía aparente Voltaje Corriente Frecuencia
Supply voltage	90…415 V AC 45-65 Hz +/- 10 % 110…415 V DC +/- 10 %
Frecuencia de red	50 Hz 60 Hz
Corriente nominal	1 A 5 A 10 A
Número de polos	3P + N 3P 1P + N
Consumo de potencia en VA	18 VA en 415 V AC
Tipo de pantalla	Sin display
Velocidad de muestreo	256 muestras/ciclo
Corriente de medición	50…10000 mA
Tipo de entrada analógica	Voltage (impedance 5 MOhm) Corriente (impedancia 0.3 mOhm)
Tensión de medida	57…400 V AC 42…69 Hz between phase and neutral 100…690 V AC 42…69 Hz between phases
Frecuencia	42…69 Hz
Número de entradas	3 digital 30 V AC 3 digital 60 V DC
Precisión de medida	Corriente +/- 0.1 % Tensión +/- 0.1 % Energía activa +/- 0.2 %
Clase de precisión	Clase 0.2 (energía activa según ANSI C12.20) Clase 0.2S (energía activa según IEC 62053-22) Clase 0.2 (potencia activa según IEC 61557-12) Clase 0.5S (energía reactiva según IEC 62053-24) Clase 0.5 (factor de potencia según IEC 61557-12) Clase 0.2 (tensión según IEC 61557-12) Clase 0.2 (corriente según IEC 61557-12) Clase 0.2 (frecuencia según IEC 61557-12) Clase 0.2 (energía activa según IEC 61557-12)
Número de salidas	1 pulse
Información mostrada	Tensión Corriente Frecuencia Power Consumo de energía Distorsión armónica
Protocolo de puerto de comunicaciones	Modbus RTU at 115 kbauds – 2-wire ION at 115 kbauds – 2-wire DNP3 IEC 61850 Modbus TCP/IP Ethernet Modbus TCP/IP daisy chain at 10/100 Mbit/s RSTP 801.1d 2004 DLMS
Soporte del puerto de comunicación	Ethernet Screw terminal block: RS485 Mini B USB: USB
Tipo de red de comunicación	IPv6 (Protocolo Internet)
Registro de datos	Sellado de tiempo Análisis de tendencias /previsión Registros de la forma de onda Secuencia de registro de eventos Valores instantáneos mín./máx. Registros armónicos Registros de dados Registro de picos y huecos de tensión Sincronización GPS Registros de eventos Registros de alarmas
Capacidad de memoria	512 MB
Servicios web	Página de inicio personalizable Carga/desc. archivos por FTP File upload/download via SFTP Servidor web Notificación de alarma por correo electrónico Viewing of captured waveform (FTP) Viewing of captured waveform (web) HTTPS server
Servicio de comunicación	Notificación de correo electró Sincronización de tiempo NTP Suporte RSTP DHCP PTP time synchronization
Cybersecurity	Enable/disable communication ports Port hardening Syslog protocol support Password protection Robust security logs
Tipo de montaje	Ajustable en clip
Soporte de montaje	DIN rail
Tipo de instalación	Instalación interior
Categoría de instalación	III
Safety Construction	III400…690 V conforming to IEC 61010-1:ed. 3 III400…690 V conforming to EN 61010-1:ed. 3 III347…600 V conforming to UL 61010-1:ed. 3 III347…600 V conforming to CSA C22.2 No 61010-1:ed. 3
Normas	IEC 62052-11 IEC 61557-12 IEC 62053-22 IEC 62053-24 IEC 61326-1 IEEE 1588 IEC 62586
Certificaciones de producto	CE CULus N998
