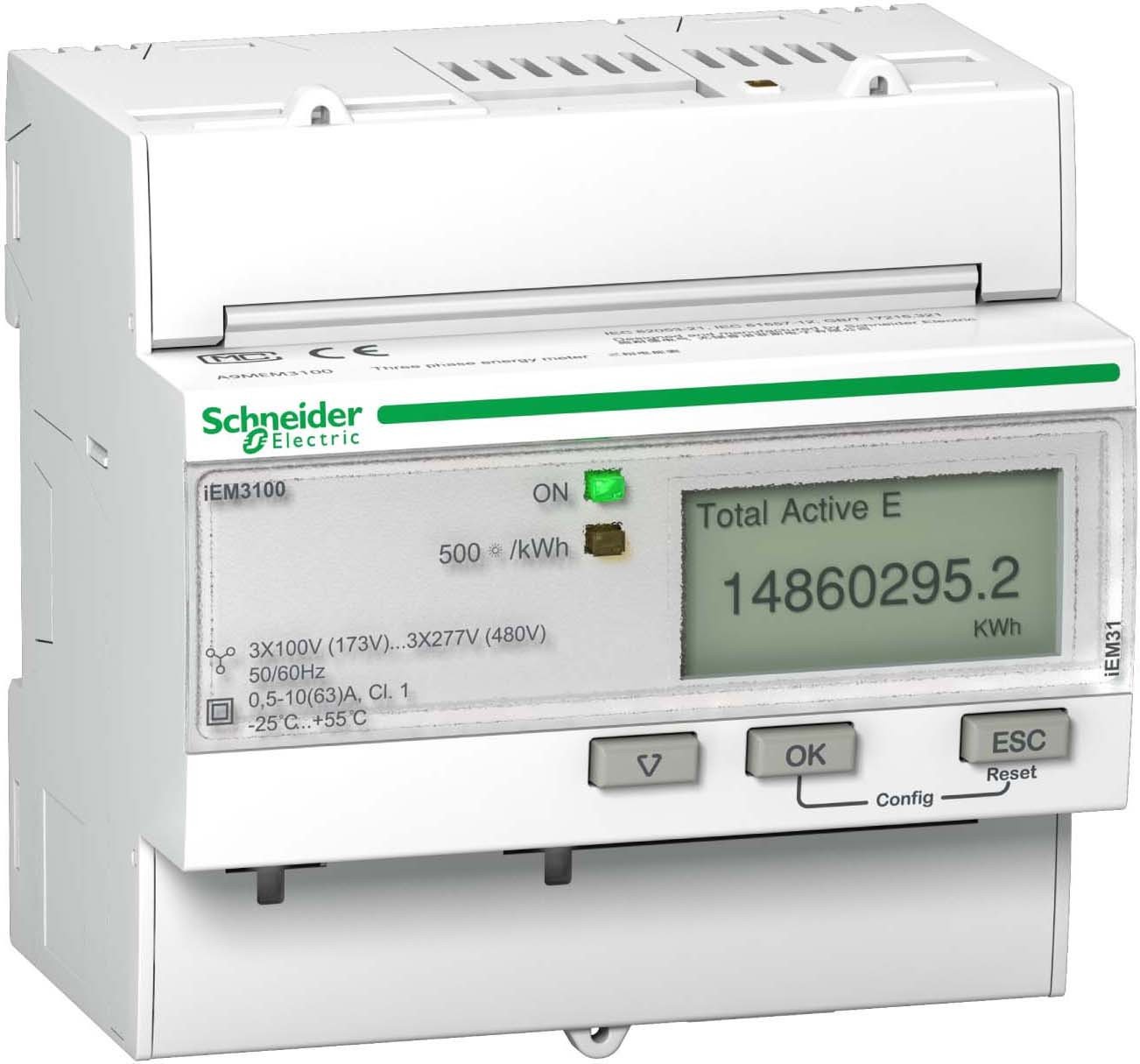

| Tipo de producto o componente | Medidores de Energía |
|---|
| Gama | Acti 9 |
|---|
| Familia | iEM3000 |
|---|
| Número de polos | 3P + N 1P + N 3P |
|---|
| Tipo de medición | Energía activa, reactiva y aparente activa (firmado, de cuatro cuadrantes) |
|---|
| Aplicación del dispositivo | Multi-tarifa Facturación sub Contador parcial |
|---|
| Clase de precisión | Clase 1 energía activa acorde a IEC 62053-21 Clase 1 energía activa acorde a IEC 61557-12 Clase B energía activa acorde a EN 50470-3 |
|---|
| Tipo de entrada | Entrada directa |
|---|
| [In] corriente nominal | 63 A |
|---|
| Tensión nominal | 100…277 V 173…480 V |
|---|
| Frecuencia de red | 60 Hz 50 Hz |
|---|
| Tipo de tecnología | Electrónico |
|---|
| Tipo de pantalla | Pantalla LCD |
|---|
| Velocidad de muestreo | 32 muestras/ciclo |
|---|
| Corriente de medición | 0…63 A |
|---|
| Capacidad máxima de medida | 99999999.9 kWh |
|---|
| Tariff input | Tarifa – tipo de cable: 4) |
|---|
| Protocolo de puerto de comunicaciones | Modbus RTU en 9,6, 19,2 y 38,4 kbaudios Par/Impar o ninguna, aislamiento 4000 V |
|---|
| Soporte del puerto de comunicación | Bornero de tornillo, estado 1 RS485 |
|---|
| Señalizaciones en local | Verde piloto indicador, estado 1 encendido Amarillo parpadeo LED, estado 1 comprobación de la exactitud alarme, estado 1 sobrecarga Amarillo piloto indicador, estado 1 comunicaciones activas en o puerto Modbus (Modbus) |
|---|
| Número de entradas | 1 digital 0…5 V/11…40 V 24 V DC |
|---|
| Número de salidas | 1 digital (estático) |
|---|
| Tensión de salida | 5…40 V DC@50 mA |
|---|
| Tipo de montaje | Carril DIN |
|---|
| Conexiones - terminales | Terminales de tornillo 16 mm² cable(s) |
|---|
| Categoría de sobretensión | III |
|---|
| Normas | IEC 62053-21 IEC 61036 IEC 62053-23 IEC 61557-12 IEC 61010 UL 61010-1 |
|---|
| Certificaciones de producto | CE acorde a IEC 61010 – tipo de cable: seguridad) CE acorde a EN 61557-12 – tipo de cable: power monitor) CE acorde a IEC 61326-1 – tipo de cable: EMC) CULus acorde a UL 61010 – tipo de cable: seguridad) CULus acorde a ANSI C12.20 – tipo de cable: sub-meter) EAC – tipo de cable: sub-meter) RCM acorde a NMI M 6-1 – tipo de cable: sub-meter) UL MID acorde a EN 50470-3 – tipo de cable: sub-meter) MID acorde a EN 62052 – tipo de cable: sub-meter) |
|---|
