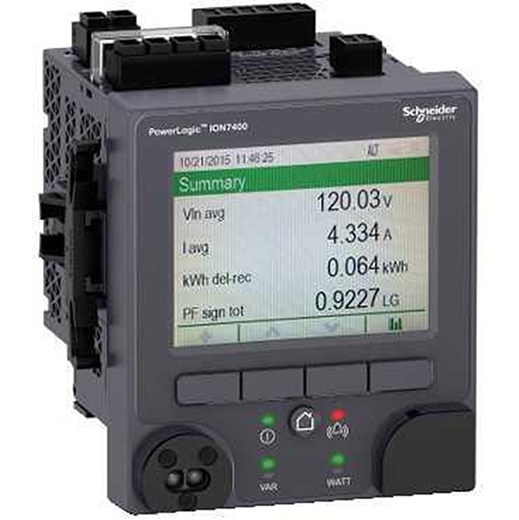

PowerLogic ION7400 Medidor de montaje en panel - pantalla - puerto óptico y 2 pulsos

Descripción

Beneficios

El medidor de servicios públicos PowerLogic ION 7400 se adapta fácilmente a los sistemas de facturación o SCADA existentes y proporciona una gestión de costes y un control de la calidad de la energía líderes en la industria. La tecnología ION patentada en el interior y las opciones de comunicación flexibles permiten aplicaciones personalizables y escalables y una mayor adaptabilidad.

Aplicaciones

Análisis de eficiencia, pérdidas y capacidad
Asignación de costos y submedición
Monitoreo de la calidad de la energía
Notificación y diagnóstico de problemas
Gestión de demanda o factor de potencia

Información adicional

Tipo de producto o componente	Medidores de Energía
Gama	PowerLogic
Familia	ION7400
Ancho	98 mm
Profundidad	78.5 mm
Altura	112 mm
Peso del producto	706 g
Análisis de la calidad de la energía	Conforming to EN 50160: 2010 compliance report Conforming to IEEE 519: 2014 compliance report Conforming to IEC 61000-4-30: class S power quality measurement Hasta armónico 63 Harmonic distortion Captura de onda de corriente Voltage sag and swell detection Programmablity (logic and math functions) Conforming to IEC 62586 power quality monitoring Conforming to IEC 61000-4-15 flicker Detección de dirección de interferencias
Aplicación del dispositivo	Facturación de ingresos Medición de WAGES Agregación de datos Supervisión de potencia
Tipo de medición	Factor de potencia (total) Potencia aparente (total) Energía activa y reactiva Potencia activa y reactiva (total) Potencia activa y reactiva (por fase, rms) Potencia aparente (por fase, rms) Factor de potencia (por fase, rms) Energía aparente Voltaje Corriente Frecuencia
Supply voltage	90…415 V AC 45-65 Hz +/- 10 %
Frecuencia de red	50 Hz 60 Hz
Corriente nominal	10 A 5 A 1 A
Número de polos	1P + N 3P 3P + N
Consumo de potencia en VA	18 VA en 415 V AC
Tipo de pantalla	LCD TFT color
Resolución de pantalla	320 x 240 pixels QVGA
Velocidad de muestreo	256 muestras/ciclo
Corriente de medición	50…10000 mA
Tipo de entrada analógica	tensión (impedancia 5 MOhm) corriente (impedancia 0.3 mOhm)
Tensión de medida	57…400 V AC 42…69 Hz entre fase y neutro 100…690 V AC 42…69 Hz entre fases
Frecuencia	42…69 Hz
Número de entradas	3 digital 30 V AC 3 digital 60 V DC
Precisión de medida	Corriente +/- 0.1 % Tensión +/- 0.1 % Energía activa +/- 0.2%
Clase de precisión	Clase 0.2 (energía activa según ANSI C12.20) Clase 0.2S (energía activa según IEC 62053-22) Clase 0.2 (potencia activa según IEC 61557-12) Clase 0.5S (energía reactiva según IEC 62053-24) Clase 0.5 (factor de potencia según IEC 61557-12) Clase 0.2 (tensión según IEC 61557-12) Clase 0.2 (corriente según IEC 61557-12) Clase 0.2 (frecuencia según IEC 61557-12) Clase 0.2 (energía activa según IEC 61557-12)
Número de salidas	1 pulse
Información mostrada	Tensión Corriente Frecuencia Power Consumo de energia Distorsión armónica
Protocolo de puerto de comunicaciones	Modbus RTU at 115 kbauds – 2-wire ION at 115 kbauds – 2-wire DNP3 IEC 61850 Modbus TCP/IP Cadena Ethernet Modbus TCP / IP en 10/100 Mbit/s RSTP 801.1d 2004 Ansi C12.19 DLMS
Soporte del puerto de comunicaciones	Ethernet Screw terminal block: RS485 Optical probe: fiber optic Mini B USB: USB
Tipo de red de comunicación	IPv6 (Protocolo Internet)
Registro de datos	Registros de alarmas Registros de la forma de onda Secuencia de registro de eventos Registros de eventos Registro de picos y huecos de tensión Registros de dados Registros armónicos Sincronización GPS Sellado de tiempo Análisis de tendencias /previsión Valores instantáneos mín./máx.
Capacidad de memoria	512 MB
Servicios web	Página de inicio personalizable Carga/desc. archivos por FTP File upload/download via SFTP Servidor web Notificación de alarma por correo electrónico Viewing of captured waveform (FTP) Viewing of captured waveform (web) HTTPS server
Servicio de comunicación	DHCP Suporte RSTP Sincronización de tiempo NTP Notificación de correo electró PTP time synchronization
Cybersecurity	Syslog protocol support Robust security logs Enable/disable communication ports Password protection Port hardening
Tipo de montaje	Empotrado
Soporte de montaje	Framework
Tipo de instalación	Instalación interior
Categoría de instalación	III
Safety Construction	III400…690 V conforming to IEC 61010-1:ed. 3 CAT III, 400…690 V acorde a EN 61010-1:ed. 3 CAT III, 347…600 V acorde a UL 61010-1:ed. 3 CAT III, 347…600 V acorde a CSA C22.2 No 61010-1:ed. 3
Normas	IEC 62053-22 IEC 62052-11 IEC 62053-24 IEC 61557-12 IEC 61326-1 IEEE 1588 IEC 62586
Certificaciones de producto	CE CULus N998
