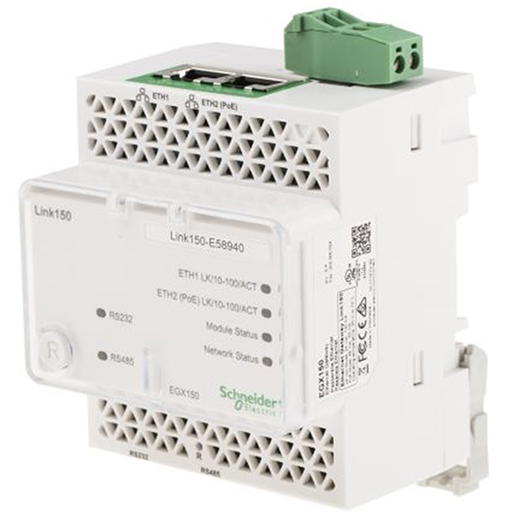

Ethernet gateway – 2 puertos Ethernet – 24 V CC

EGX150

Ethernet gateway – 2 puertos Ethernet – 24 V CC

Beneficios

  • Fácil de instalar, configurar y mantener
  • Compatible con las ofertas de software de Schneider Electric (EcoStruxure ™ Power Monitoring Expert, EcoStruxure Power SCADA Operation, etc.)
  • Conversión confiable de protocolo Modbus a Ethernet

Aplicaciones

  • Manejo de energía
  • Distribución de poder
  • Automatización de edificios
  • Automatización industrial
SKU EGX150 Categoría

Descripción

La puerta de enlace Ethernet Link150 de Schneider Electric proporciona conectividad Ethernet rápida y fiable en las aplicaciones más exigentes. La puerta de enlace es compatible con productos como medidores, monitores, unidades de disparo y controles de motor que desean comunicar datos de manera rápida y eficaz.

  • Fácil de instalar y configurar
  • Fácil de mantener
  • 2 puertos Ethernet – 10/100 base TX
  • Puertos serie RS232/RS485
  • Montaje en carril DIN
  • Compatible con software de Schneider Electric (StruxureWare Power Monitoring Expert, StruxureWare PowerSCADA Expert etc.)
  • Conversión fiable de protocolos de Modbus a Ethernet
  • Interfaz segura incluidos nombre de usuario y contraseña para iniciar sesión
  • Las páginas web facilitan la instalación y configuración
  • IP20 (bloque terminal), IP30 (carcasa) e IP40 (panel frontal)

Información adicional

Familia

Link150

Gama

Enerlin'X

Consumo

130 mA 24 V DC via external supply 20 °C)
65 mA 48 V DC via PoE 20 °C

Máximo consumo en W

15 W via PoE

Comunicaciones

Ethernet, Ethernet Modbus TCP/IP daisy chain even/odd or none 10/100 Mbit/s
Ethernet, PoE 15W (Power over Ethernet) even/odd or none 10/100 Mbit/s
Ethernet, FTP even/odd or none 10/100 Mbit/s
Ethernet, HTTP even/odd or none 10/100 Mbit/s
Ethernet, SNMP even/odd or none 10/100 Mbit/s
Ethernet, Modbus TCP/IP even/odd or none 10/100 Mbit/s
RS232, Modbus RTU, JBUS, PowerLogic (SY/MAX) even/odd or none 2400,
4800, 9600, 19200 or 38400 bauds
RS232, Modbus ASCII even/odd or none 2400, 4800, 9600, 19200, 38400,
56000 or 57600 bauds
RS232, Modbus Serial line slave even/odd or none 2400, 4800, 9600, 19200 or
38400 bauds
RS485, Modbus RTU, JBUS, PowerLogic (SY/MAX) even/odd or none 2400,
4800, 9600, 19200 or 38400 bauds
RS485, Modbus ASCII even/odd or none 2400, 4800, 9600, 19200 or 38400
bauds
RS485, Modbus Serial line slave even/odd or none 2400, 4800, 9600, 19200 or
38400 bauds

Paridad

Even/odd or none

Protocolos de comunicación

Ethernet Modbus TCP/IP daisy chain 6 kV
Modbus TCP/IP 6 kV
Modbus RTU, JBUS, PowerLogic (SY/MAX), master – 2 or 4 wires 2.5 kV
Modbus ASCII, master – 2 or 4 wires 2.5 kV
Modbus RTU and ASCII, slave – 2 or 4 wires 2.5 kV

Soporte de puertos de comunicación

RJ45 Ethernet
RJ45 RS232
RJ45 RS485

Número de entradas

0

Número de salidas

0

Conexiones / terminales

Power supply screw terminal block top) 0.00…0.00 in² (0.2…1.5 mm²) rigid
Power supply screw terminal block top) 0.00…0.00 in² (0.2…1.5 mm²) flexible
with cable end
Power supply screw terminal block top) 0.00…0.00 in² (0.2…1.5 mm²) flexible
without cable end

Modo de montaje

Clip-on

Tipo de montaje

35 mm DIN rail

Certificaciones

CULus
FCC Class A
CE
RCM
UL
cUL

Estándares

IEC 60950-1
UL 61010-2-201
UL 61010-1
CSA C22.2 No 60950-1
AS/NZS 60950-1
UL 60950-1
IEC 61000-6-2

Profundidad

72 mm

Altura

105 mm

Ancho

71 mm

Peso

175 g

Indicadores

LED:Ethernet activity (ETH1)
LED:Ethernet activity (ETH2)
LED:Module status
LED:Network communication status (Net Status)
LED:Communication RS232)
LED:communication RS485)

Hoja de datos

Download
